इलेक्ट्रॉनिक ट्रांसफॉर्मर कंकाल किस प्लास्टिक का बना होता है?

इलेक्ट्रॉनिक ट्रांसफॉर्मर का कंकाल किस प्लास्टिक का बना होता है?

नायलॉन (नायलॉन): सफेद और पारदर्शी, पानी के अवशोषण की एक निश्चित डिग्री के साथ, मजबूत तेल प्रतिरोध, क्रूरता, अच्छा लचीलापन, नाजुक नहीं, लेकिन गर्म होने पर पिघलना आसान, विकृत करने में आसान, तापमान प्रतिरोध आमतौर पर लगभग 110 डिग्री होता है, आग रेटिंग 94V-2 या 94V-HB है, वोल्टेज प्रतिरोध 27KV/mm है, और इसकी सतह चिकनी है; उपरोक्त विशेषताओं के कारण, नायलॉन सामग्री का उपयोग आमतौर पर कम आवृत्ति वाले ट्रांसफार्मर को कम घुमावदार आवश्यकताओं या सामान्य कॉइल इंडक्टर्स बनाने के लिए किया जाता है।

② पीबीटी: आम तौर पर सफेद, भूरा या बेज, अपेक्षाकृत अच्छा क्रूरता, लगभग 120 डिग्री का तापमान प्रतिरोध, गर्म होने के बाद विकृत करना आसान (205 डिग्री का थर्मल विरूपण तापमान), 94V की आग रेटिंग -0, उत्कृष्ट इन्सुलेशन प्रदर्शन, 22KV/mm का वोल्टेज प्रतिरोध, और चिकनी सतह; उपरोक्त विशेषताओं के कारण, इस सामग्री का उपयोग मुख्य रूप से छोटे और मध्यम आकार के ट्रांसफार्मर या अपेक्षाकृत छोटे तार व्यास वाले इंडक्टर्स बनाने के लिए किया जाता है। साथ ही, यह सामग्री सस्ती, खरीदने में आसान और विनिर्माण लागत में कम है, जो बड़े पैमाने पर उत्पादन के लिए उपयुक्त है।

③ पीईटी: आम तौर पर काला, गर्म होने पर पिघलना आसान, सामान्य क्रूरता (नायलॉन से थोड़ा बेहतर), बनाने में आसान, लगभग 130 डिग्री का तापमान प्रतिरोध, गर्म होने पर विकृत करना मुश्किल (246 डिग्री का थर्मल विरूपण तापमान), 94V की आग रेटिंग -0, इस सामग्री का इन्सुलेशन प्रदर्शन पीबीटी से थोड़ा खराब है, 18kV/mm का वोल्टेज प्रतिरोध, इसकी सतह चिकनी नहीं है, और इसे उच्च आवृत्ति ट्रांसफार्मर ढांचे, अधिष्ठापन खोल, आदि के रूप में इस्तेमाल किया जा सकता है। कीमत पीबीटी से थोड़ी अधिक है।

एलसीपी: आम तौर पर बेज, एक प्रकार का लिक्विड क्रिस्टल पॉलिमर है, जो पीईटी और बैक्लाइट के बीच होता है। इसमें अच्छी कठोरता और क्रूरता है। विशिष्ट सामग्री, जैसे कि E-4008, का थर्मल विरूपण तापमान 313 डिग्री होता है। इसमें अभी भी अच्छी आयामी स्थिरता, रेंगना प्रतिरोध, बेहद कम थर्मल विस्तार गुणांक और उच्च तापमान पर अत्यधिक उच्च ढांकता हुआ गुण हैं। यह ज्यादातर 94V-0 की लौ-रिटार्डेंट रेटिंग के साथ, ट्रांसफार्मर के क्षेत्र में SMD ट्रांसफार्मर बनाने के लिए उपयोग किया जाता है, लेकिन यह महंगा है।

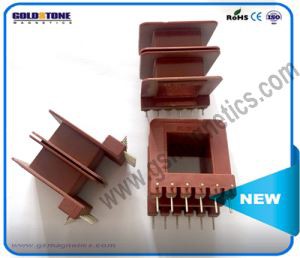

फेनोलिक: आम तौर पर काला, यह ट्रांसफॉर्मर ढांचे के लिए सबसे अधिक इस्तेमाल किया जाने वाला उच्च गुणवत्ता वाला कच्चा माल है, जैसे चांगचुन T373J, T375J, सुमितोमो PM9820, PM9630, आदि। यह भंगुर और नाजुक है, जिसकी अग्नि रेटिंग 94V है {{6 }}, विशेष रूप से उच्च तापमान (370 डिग्री सेल्सियस), 10KV/mm के वोल्टेज प्रतिरोध, और चिकनी सतह के लिए प्रतिरोधी; यह कहा जा सकता है कि ट्रांसफॉर्मर में बैकलाइट सबसे व्यापक रूप से उपयोग की जाने वाली सामग्रियों में से एक है। क्योंकि इसमें उच्च तापमान प्रतिरोध, कोई विरूपण और मध्यम वोल्टेज प्रतिरोध नहीं है, यह बड़े और मध्यम आकार के बिजली ट्रांसफार्मर के लिए उपयुक्त है, लेकिन यह नाजुक है, जो अपरिहार्य है, और ऐसी सामग्री को पुनर्नवीनीकरण और पुन: उपयोग नहीं किया जा सकता है।

उच्च-आवृत्ति ट्रांसफार्मर आम तौर पर बैक्लाइट से बना होता है, जिसमें अच्छा तापमान प्रतिरोध होता है, ख़राब करना आसान नहीं होता है और इसमें चमक होती है। प्लास्टिक उच्च आवृत्ति ट्रांसफार्मर की तुलना में, केवल नुकसान यह है कि इसे तोड़ना आसान है।

हालांकि, पीईटी और पीबीटी से बने उच्च-आवृत्ति वाले ट्रांसफार्मर साथियों के बीच शायद ही कभी सुने या देखे जाते हैं। दो सामग्री क्या हैं? इसमें और बैक्लाइट कंकाल में क्या अंतर है?

पीईटी पॉलीइथाइलीन टेरेफ्थेलेट से बना है। पीईटी चिकनी और चमकदार सतह वाला दूधिया सफेद या हल्का पीला अत्यधिक क्रिस्टलीय बहुलक है। इसमें विस्तृत तापमान रेंज में उत्कृष्ट भौतिक और यांत्रिक गुण हैं। इसका दीर्घकालिक उपयोग तापमान 120 डिग्री तक पहुंच सकता है, और इसका विद्युत इन्सुलेशन उत्कृष्ट है। उच्च तापमान और उच्च आवृत्ति के तहत भी, इसका विद्युत प्रदर्शन अभी भी अच्छा है, लेकिन इसका कोरोना प्रतिरोध खराब है, रेंगना प्रतिरोध, थकान प्रतिरोध, घर्षण प्रतिरोध और आयामी स्थिरता अच्छी है।

पीबीटी पांच प्रमुख इंजीनियरिंग प्लास्टिक, पॉलीब्यूटिलीन टेरेफ्थेलेट (पीबीटी) में से एक है, इसका अंग्रेजी नाम पॉलीब्यूटिलीन टेरेफ्थेलेट (संक्षेप में पीबीटी) है। यह एक थर्मोप्लास्टिक पॉलिएस्टर है। अन्य थर्माप्लास्टिक इंजीनियरिंग प्लास्टिक की तुलना में, गैर प्रबलित पीबीटी में बेहतर प्रसंस्करण गुण और विद्युत गुण होते हैं। इसका उपयोग टीवी, ऑटोमोबाइल वितरक और इग्निशन कॉइल, कार्यालय उपकरण खोल और आधार, विभिन्न ऑटोमोबाइल बाहरी भागों, एयर कंडीशनर प्रशंसक, इलेक्ट्रॉनिक स्टोव बेस, कार्यालय उपकरण खोल के रिटर्न ट्रांसफार्मर के रूप में किया जा सकता है।

1) सबसे अधिक इस्तेमाल किया जाने वाला नायलॉन PA66 है, जो आमतौर पर कुछ ग्लास फाइबर से भरा होता है और इसका तापमान प्रतिरोध 130 डिग्री होता है

2) पीईटी प्लास्टिक, तापमान प्रतिरोध 155 डिग्री

3) एपॉक्सी बोर्ड असेंबली का तापमान प्रतिरोध 130 डिग्री सेल्सियस, 155 डिग्री सेल्सियस और 180 डिग्री सेल्सियस है, मुख्य रूप से गर्भवती इन्सुलेट पेंट से संबंधित है

4) ग्लास फाइबर ब्रेस असेंबली, तापमान प्रतिरोध 180 डिग्री

5) इंसुलेटिंग पेपर कई प्रकार के होते हैं, जैसे फास्ट पेपर, हाईलैंड जौ पेपर, डीएमडी, एनएमएन, नोमेक्स

6) अन्य इंजीनियरिंग प्लास्टिक, पीबीटी, बैक्लाइट, पीटीएफई, आदि
आपको जो भी डेटाशीट चाहिए, कृपया उसे जांचें
https://www.gsmagnetics.com/dip-bobbin-pdf
https://www.gsmagnetics.com/smd-bobbin-pdf

यदि आपके पास व्यवसाय है, तो कृपया हमें मेल भेजें
